短波中波长波红外镜头介绍

发布日期:2022-11-29 11:11 浏览次数:

红外光学器件,或俗称 IR 光学器件,用于搜集、聚焦或准直近红外 (NIR)、短波红外 (SWIR)、中波红外 (MWIR) 或长波红外 (LWIR) 中的光谱。红外光学的波长范围在 700 – 16000nm 之间。波长光电提供各种高性能红外光学器件,用于生命科学、平安、机器视觉、热成像和工业应用。我们与我们的内部制造部门一同设计、开发、原型制造、制造和组装 IR 系统,运用带有激光辅助工具的金刚石车削、自动化CNC抛光机、镀膜和检测才能。

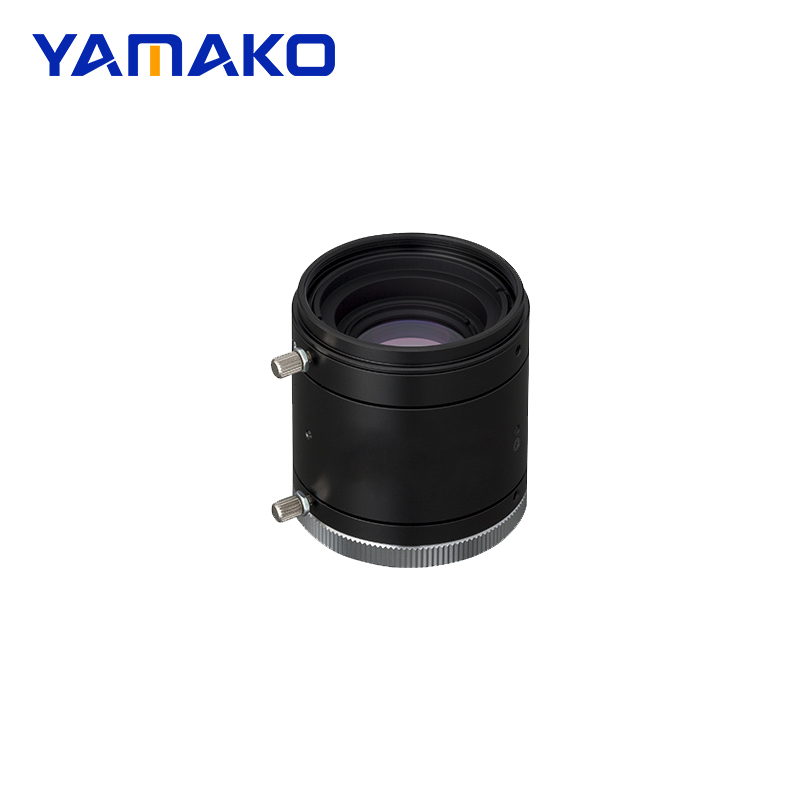

短波中波长波红外镜头

短波红外镜头

与可见光和其他热波段相比,短波红外镜头波段具有共同的成像优势。它在用于电子板检测、资料/食品分拣、太阳能电池检测、质量检测、军事应用、工业机器视觉范畴。短波红外镜头还用于其他检测器或相机不够灵活以停止有限细节辨认的状况。

短波红外镜头,特别是扩展型波段的短波红外镜头,可以采用的资料需求思索宽波段透过可加工、透可见光等要素,因而ZnSe、ZnS、CaF2等成为普遍的选择,另外,还有一些少见的玻璃。但是,需求留意的是,普通状况下这些玻璃没有库存,消费频率也不高,因而在采用之前,需求肯定这些资料能否能够准时交货并且具有持续供货的可能。



中波红外镜头

中波红外消色差透镜可供在 3µm 至 5µm 光谱区域工作的设计师和研讨人员运用。这些透镜具有近衍射极限性能,适用于FTIR(傅里叶变换红外)光谱和中波红外热成像,以及可调谐量子级联激光器。

中波红外镜头通常是配合中波制冷型探测器运用,光栏置于镜头前方,因而镜片比拟大,还要思索所谓的冷光栏效果(鬼影、反射,又叫冷屏效果)。制冷镜头和探测器体积固然庞大,但是探测间隔能够到达很远,如焦距150 mm、 300 mm, 能够看到10 km到30 km的间隔。



长波红外镜头

长波红外镜头通常是非制冷的,因而灵活度较低。它允许用户看穿灰尘或烟雾,这使得它们在某些环境和应用中特别有价值。镜头的视场主要取决于焦距和探测器尺寸。

长波红外镜头的设计是商业化主导的,就是既要廉价又要效果好。因而非球面采用的比拟普遍。另外,随着商业应用的提高,如车载夜视、枪瞄、手机等运用,硫系玻璃开端变为这类应用的宠儿。由于能够低温模压成型,硫系玻璃镜头数量很大的话,价钱能够做到很低。

在极寒和极热的条件下,特别是温差很大的时分,红外透镜的曲率、镜片厚度、镜筒及镜片资料的折射率变化招致镜头离焦,为保证成像明晰需求对镜头重新聚焦,需求电动或者手动调焦,为消弭温度变化带来的不利影响,需求无热化设计,通常设计师们会采用不同的光学资料,停止光学补偿(温差),或者采用机械资料与光学资料变化趋向相反的设计,停止光机补偿。
