监控摄像机镜头通光性好坏如何判断

发布日期:2021-06-24 17:44 浏览次数:
如今越来越多的高清IPC在应用,电动变焦镜头如IPC摄像机的“眼睛”了 。“眼睛”的好坏很大程度上决定了摄像机性能的高低,直接影响了IPC的质量,广大客户对镜头是不是百万、2百万或者5百万等清晰度指标更为关注,但对镜头通光量了解不足或者不重视。目前市场上往往都是通过摄像机在暗房依靠肉眼来观察判断白天时摄像机的亮度和红外时摄像机的亮度、噪点等指标的效果,少数专业生产商在暗箱中放入照度计来观察镜头通光量对摄像机照度的影响,大多数客户都是人眼观察判断为主,设计人员无法得到镜头通光量准确有效的数据来调试摄像机增益、曝光时间、电子快门等参数,随着人员更替,往往靠肉眼经验提供的数据也随之带走,无法保证企业产品长期稳定的一致性,因此人为观察判断存在差异大、一致性差等缺陷。监控摄像机镜头通光性好坏如何判断

通光系数定义
众所周知镜头的通光量与相对孔径有关,相对孔径大则通光量就大,在不考虑镜片透过率的情况下是正确的。考虑了镜片透过率后的镜头像面通光量。

随着百万镜头用的镜片越来越多(至少要求6片玻璃的组合)、其镀膜好坏等因素影响,镜头本身的透过率高低对通光量影响不容忽视。(如果一个镜头有6片12面,不镀增透膜时每面的透过率为95%,镀多层膜后透过率为99.5%,那么不镀膜时镜头的总透过率为54%,镀多层膜后镜头的总透过率为94%,是不镀膜时的1.7倍。)尤其在晚上IR夜视情况,通光量大小直接影响成像质量和监控目标范围大小。为了准确和真实反映镜头的通光量,这里引入“通光系数”概念,它是透过率与相对孔径平方的乘积,因此在特定的目标或者监控环境下(亮度L一致),通光系数越高则通光量越大,测量通光系数的结果更准确反映了镜头通光量指标。

测量通光系数
“高效在线式镜头参数检测仪”结合了光学、机械、电子和软件等四学科技术,利用先进的图像测量技术、嵌入式智能软件替代传统测量人工读数、计算方式;自动测量、自动显示、自动记录、使测量结果更准确,更快捷、更稳定。除了能测量镜头通光系数外,还得测量镜头焦距、后截距、红外离焦、F数、入瞳直径和清晰度等10多项参数值,是一款专业综合性的镜头参数测量仪器,定量检测镜头各项重要指标,为客户设计开发和检验镜头、摄像机参数设定提供依据和参考。

通光系数分别测量白光通光系数(针对白天时镜头的通光量)和红外通光系数(针对红外850nm时通光量)数值,白光和红外由于镜片镀膜方式的不一致,镜头总体透过率相差10~40%左右(与镀膜方式和玻璃镜片多少有关),最终影响白天和晚上的通光系数结果,因此分为两种通光系数,更能准确反映每个镜头通光量的性能指标。

实测通光系数分析
    通过使用“高效在线式镜头参数检测仪”对市场上的定焦和变焦百万、标清镜头实测其白光和红外通光系数结果,整理、分类和分析如下
    从实测结果分析得知:同一个镜头由于镀膜带宽不一致,影响其不同光谱时的透过率,进而导致镜头通光量不一致,红外通光系数低于白光红外系数近20%;特别是日夜两用IR镜头,850nm时透过率高低不容忽视。
变焦镜头供应商往往都是标注短焦时的F数,但长焦F数一般都没有说明,实测结果来看,通光系数下降近3倍,同样的红外灯,从短焦调到长焦时,图像亮度将会明显变暗,因此客户在使用中关注下变焦镜头通光量变化。

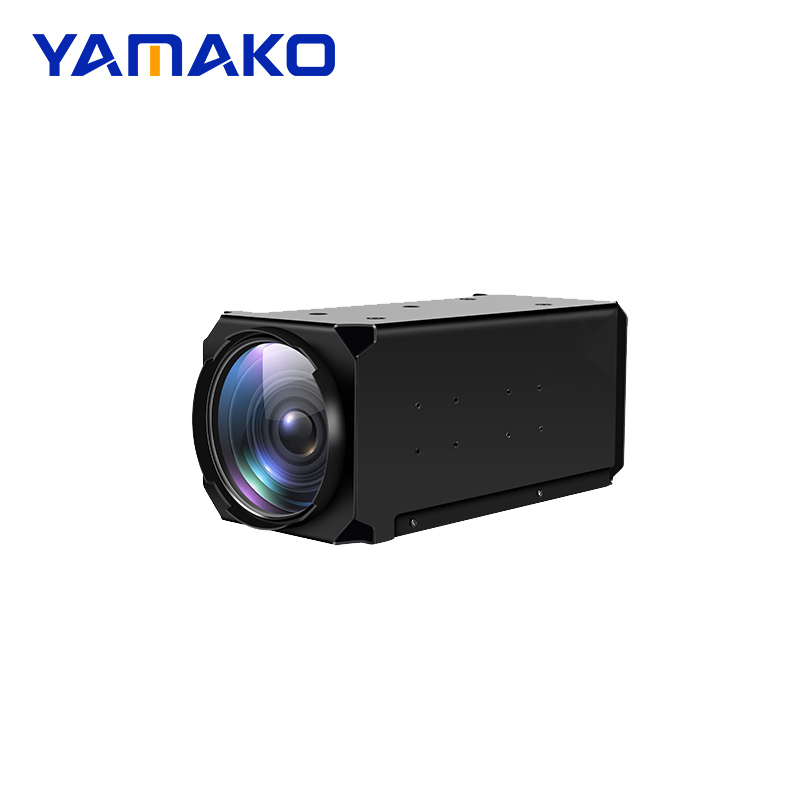

 监控摄像机镜头
从实测结果总结归纳如下:
    第一: F数(相对孔径)是按规律影响镜头通光量,但在相同F数时,镜头通光量因透过率不一致而产生差异,因此通光系数更准确反映镜头通光量性能指标。
    第二: 影响镜头透过率主要是镜头镀膜方式和镜片数量有关,下面是单层和多层镀膜对镜头透过率影响情况;百万镜头多层镀膜透过率比单层镀膜高出15~35%,镜片越多,两者差别就越大,因此百万镜头通光量不得不考虑镀膜的因素。
    镜头镀膜透过率分为单层和多层镀膜,一般而言,单层镀膜(增透膜为氟化镁)每个面透过率大约为98%左右,多层镀膜一般能做得到99.5%以上。
    第三:目前百万IPC摄像机大多数都采用CMOS传感器,镜头在白天通光量很容易满足,但在晚上红外灯时,由于CMOS像感光像素面积小,感光效果不如CCD,景深也变小,因此适当相对孔径大些的镜头,同时更要注重红外通光系数的提升,镜头镀多层宽带(400~1000nm)膜是比较可行的方案。
