选购监控镜头的硬性指标

发布日期:2020-10-27 09:47 浏览次数:
     监控镜头根据实际需求又不同的要求,但有一些硬性的指标是必须要考虑的。
1、镜头焦距
   方案设计人员在考虑镜头指标时需要根据监控目标的位置、距离、CCD规格,以及监控目标在监视器上的图像效果等综合地来进行考虑,以选择最合适的焦距的镜头。比如,生产线监控,一般需要监看比较近的物体,而且对清晰度要求较高。这种情况,定焦镜头的效果一般要比变焦的好,所以通常会选择短焦距定焦镜头。

2、视场角范围
   视场角范围计算是有公式的,知道镜头的焦距、CCD尺寸,视场角就可以推算出来。镜头有这样的规律:焦距越大,监控得越远,视场角就越小;焦距越小,监控距离就近,视场角就大,焦距和视场角是反比关系。如在一些有手动变焦镜头需求的项目中,视场角范围是最先需要考虑的,所以一般会根据视场角范围来确定所选焦距范围。电动变焦镜头因为是可以根据现场环境随时用键盘控制变焦、聚焦的,所以视场角范围不是太需要考虑。但是当电动变焦镜头的起始焦距过大(比如起始焦距超过20mm)时,是无法实现大范围监控的。

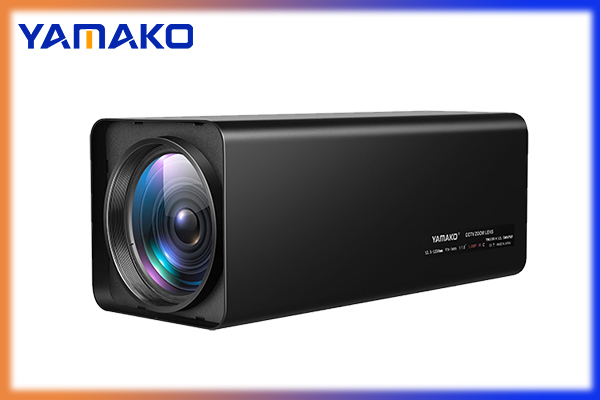

监控镜头
3、镜头的光圈
   镜头的通光量以镜头的焦距和通光孔径的比值来衡量(F=f/D),以F标记。每个镜头上均标有其最大F值,F值越小,则光圈越大。对于恒定光照条件的环境,可以选用固定光圈的镜头,这种一般为实验室环境;对于光照度变化不明显的环境,常会选用手动光圈镜头,即将光圈调到一个比较理想的数值后固定下来就可以了;如果照度变化较大,需24小时的全天候室外监控,应选用自动光圈镜头。

4、镜头的成像圆尺寸:
   在监控项目中,与枪型摄像机匹配的镜头的成像圆口径一般为1/3英寸或1/2英寸。镜头的成像圆不应小于摄像机的CCD尺寸,否则将出现黑角。相同焦距不同口径的镜头匹配同样尺寸的摄像机时,监控到的物体的距离及得到的视场角是有差异的。如在1/2英寸CCD的摄象机中,标准镜头焦距大概为12mm时,有30度的视场角;而在1/3英寸CCD的摄象机中,标准镜头焦距在8mm左右即可拥有30度的视场角。

   最后,还需要考虑镜头的接口类型,镜头接口与摄像机接口要一致。现在摄像机和镜头通常都是CS型接口,CS型摄像机可以和CS型、C型镜头配接,但和C型镜头接配时,必须在镜头和摄像机之间加转接环,否则可能碰坏CCD成像面的保护玻璃,造成CCD摄像机的损坏。C型摄像机不能和CS型镜头配接。
标签: 监控镜头
