自动光圈电动变焦镜头的调试方法

发布日期:2020-10-19 11:31 浏览次数:
自动光圈电动变倍镜头调试方法
1. 接口:
CS/C

2. 驱动方式:
Video:镜头本身包含放大器电路,用以将摄像头传来的视频幅度信号转换成对光圈马达的控制
DC:直流驱动,利用摄像头上的直流电压来直接控制光圈。这种镜头只包含电流计式光圈马达,要求摄像头内有放大器电路。

3. ALC:自动采光控制调节
   可以选择以“整个画面的平均亮度”为基准,也可以画面中最亮部分(峰值)来设定基准信号强度,供给自动光圈调整使用。一般取平均测光档(AV)。

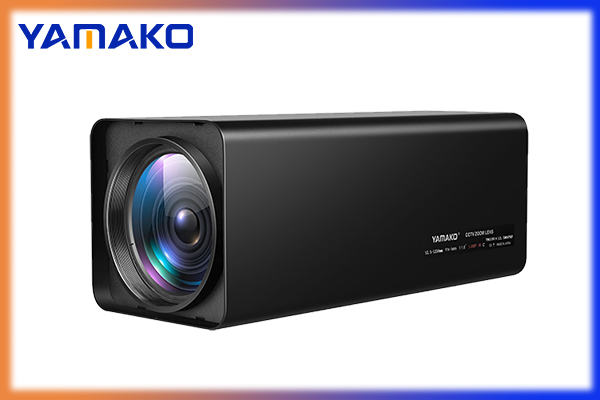

电动变倍镜头

4. LEVEL:灵敏度调节,可将输出图像变得明亮或者暗淡,当自动光圈镜头选择开关置于VIDEO时,可能会产生“猎振”。届时,可以用镜头上的LEVEL(L/H)调节螺丝改变入射光能级。
调节入射光能级时,要将ALC调节设为AV.
(1) 向L(低)方向调整以使图像更暗。
(2) 向H(高)方向调整以使图像更亮。

5. 后焦调节:
   后焦原理:彩色摄像机后焦距也称背焦距,指的是当安装上标准镜头(标准 C/CS 接口镜头)时,能使被摄景物的成像恰好成在 CCD 图像传感器的靶面上,一般彩色摄像机在出厂时,对后焦距都做了适当的调整,因此,在配接定焦镜头的应用场合,一般都不需要调整彩色摄像机的后焦。

   在有些应用场合,可能出现当镜头对焦环调整到极限位置时仍不能使图像清晰,此时首先必须确认镜头的接口是否正确。如果确认无误,就需要对彩色摄像机的后焦距进行调整。根据经验,在绝大多数彩色摄像机配接电动变焦镜头的应用场合,往往都需要对彩色摄像机的后焦距进行调整。
